Ny DAC från Heed Audio med streamingmodul som tillval

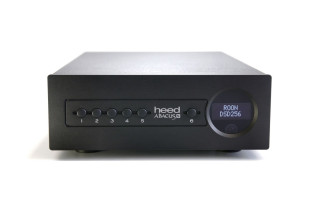

Heed Audio Abacus S

Den nya Abacus S har äntligen här!

Efter att ha testat flera chips från olika leverantörer, slutade Heed, i egenskap av Attila Olah, chefsingenjör och designer av Abacus, med att skaffa några exemplar av den helt nya AK4490R D/A-chippet från Asashi Kasei Microdevices (AKM) som just tagit över sin produktion med ett betydande tekniskt språng. Dessa nya konverteringschips använder avancerad teknik som är avsedd att förbättra kapaciteten och stabiliteten och uppnå en oöverträffad nivå av ljudintegritet och dynamik samtidigt som den minskade strömförbrukningen hos den ursprungliga AK4490 bibehålls.

Kort sagt, ett helt nytt hjärta för Abacus S, men vars hela arkitektur har designats om; Burr Brown PCM9211 S/PDIF-mottagaren installerades i stället för AK4118, eftersom den förstnämnda enligt Attila Olah har bättre signalhantering. Även nya och bättre integrerade operationsförstärkare, främst Analog Devices och ONsemi-produkter samt Analog Devices elektromagnetiska isolatorer på I2S-linjen, har installerats.

Låt oss lägga till transformatorkoppling för RCA- och BNC-ingångarna, förbättrad AUX-kortintegration för att hantera nästan alla typer av expansionskort som kan komma i framtiden. Ett helt nytt kort för den helt diskret uppbyggda analoga sektionen som minimerar EMI (elektromagnetisk störning) och vi kommer att förstå att nya Abacus S har gjorts om helt. Endast chassit och utseende är sig likt med föregående modell.

Den nya Heed Abacus S digital-till-analog-omvandlaren kopplar musikern till den digitala världen och utför de exakta beräkningar som krävs för ömsesidig förståelse. En bro mellan den digitala och analoga världen, Heed Abacus är inte bara en räknemaskin, den är själva källan till analogt ljud som förstärks av ett hifi-system.

Heed Abacus S har den funktionella enkelheten som Heed-enheter och uppnår det som några få sällsynta omvandlare lyckas göra: att stiga åt sidan till musikens fördel.

Heed Abacus S hanterar PCM-signaler upp till 384 kHz och 32-bitars och bearbetar DSD med dubbel hastighet. Väldesignade kvartsklockor och linjära strömförsörjningar säkerställer perfekt upplösning av digital bearbetning.

Lista över "S"-uppdateringar

• AKM AK4490R chip det är ett mycket reviderat chip
• Burr Brown PCM9211 S/PDIF-mottagare
• Uppdaterad strömförsörjningskrets av högre kvalitet från Analog Devices
• Analog Devices elektromagnetiska isolatorer på I2S-linjen, istället RF-isolatorer
• Transformatorkoppling för RCA- och BNC-ingångarna
• Nytt kretskort för den analoga delen med särskild omsorg för att minimera EMI.
• 4 valbara roll-off-filter, dessa har förbättrats från de tidigare filtren.

Streamingmodul STR 1.0

Heed Audio Abacus S kan utrustas med streamingmodulen STR 1.0 som tillval. Plattformen använder en innovativ lösning där man har valt att använda en extern adapter för anslutning till nätverket, antingen via nätverkskabel eller Wifi.

Det medföljer en adapter (dongel) för Ethernet till USB-A när man väljer streamingmodulen STR 1.0.

Skälen till valet att använda externa adaptermoduler är enligt Heed Audio följande:

a) Vi gillade inte tanken på att ha en Wifi eller ens en Ethernet-modul inuti chassit. Det är en mycket otäck bruskälla, och jag är säker på att med bra arbete skulle den kunna separeras bra från ljudklockorna bara några centimeter bort, men att ha den på andra sidan av metallchassit verkar vara en bättre idé .

b) Dessa anslutningar är sårbara. Jag förutspår att livslängden för en Wifi-modul är mindre än livslängden för en Abacus, och en Ethernet-modul kan vara känslig för alla typer av problem relaterade till trådbunden anslutning (brus, blixtskador, ESD, trasig router, etc.). Dessa USB-till-något-moduler (wifi/ethernet) kan enkelt bytas ut.

c) Inom en snar framtid kommer det bättre och snabbare moduler för både Ethernet och speciellt Wifi. De för närvarande tillgängliga Wifi-modulerna (inbyggda eller externa) stöder inte DSD256 alltför bra, vilkert förmodligen förändras i framtiden.

Använda mconnect Controll till Andoid och Apple-telefoner och mconnect Control HD till paddar. Apparna hittar du i Google Play och i Appstore.

Streamingfunktionalitet:

• Spotify Connect
• Tidal (integrera i mconnect)
• Qobuz (integrera i mconnect)
• Deezer (integrera i mconnect)
• Roon Ready (kommer i framtiden)
• UPnP / DLNA

Specifikationer

Ingångar:

• 1 RCA koaxial S/PDIF-ingång
• 1 BNC koaxial S/PDIF-ingång
• 2 Toslink optisk ingång
• 1 asynkron USB-ingång
• 1 extra ingång för expansionskort

Utgångar:

• 1 par RCA linjenivå analog utgång

Utgångsnivå:

• 2.1 Vrms

Frekvenssvar:

• 3 Hz - (beror på samplingshastighet)

DSD-filterfrekvens:

• 50 kHz standard Scarlet Book

Samplingsfrekvenser BNC, RCA, optisk:

• 32 / 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz max. 24 bitars PCM

Samplingsfrekvenser asynkron USB:

• 32 / 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 kHz max. 32-bitars PCM och 64/128 DoP DSD

Nätverk (tillvalskort):

• 32 / 44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 kHz max. 32-bitars PCM och 64/128/256 inbyggd DSD

Maxförbrukning:

• 50 VA

Vikt:

• 4,5 kg

Mått:

• 22 x 8,7 x 32,5 cm (B x H x D)
