Ledningstrådar till pickupskal och pickuper

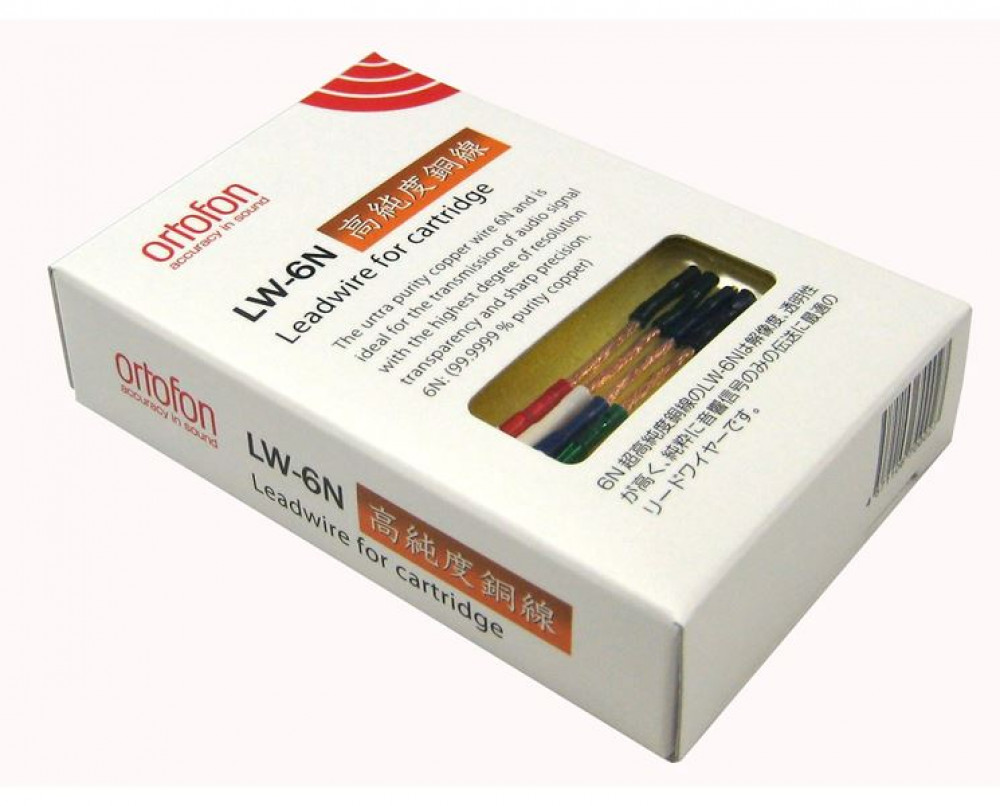

Ortofon LW 6N

LW-6N är 6N-ledningstråden gjord av Ultra High Purity Copper-tråd.

Konfigurationen är mycket sofistikerad med olika diameter på tråden, den inre tråden är högerlindad, den yttre tråden är vänsterlindad. Änden av tråden är fäst med en guldpläterad terminal. Den täta lindningen mot varandra gör att musiksignaler överförs tydligt. Klar och skarp tonalitet.

Monteringsanvisningar

Alla Ortofon-pickuper har en färgkodning av terminalerna, som indikerar rött och grönt för höger kanal respektive varm- och jordterminal. Vit och blå för vänster kanal respektive varm- och jordterminal. Grön terminal kommer alltid att användas för att jorda pickup-husen eller motorsystemet, närhelst den är ansluten inuti pickupen.

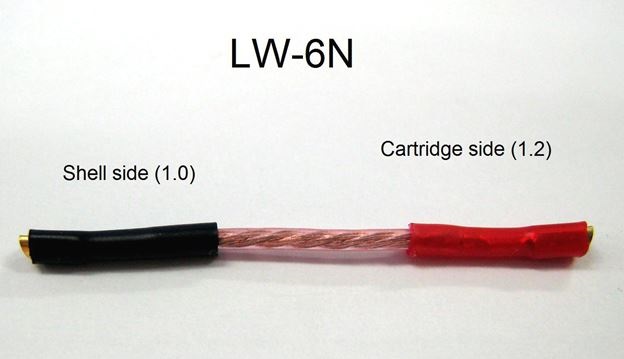

Vi rekommenderar att du ansluter ledningstrådar till pickupen och pickup-skalet innan du monterar pickupen på pickup-skalet. Kom ihåg att ledarna är rätt orienterade. Ortofon SH-4 headshell och Ortofon patroners terminal PINs diameter är 1,2 mm, medan Ortofon headshells PINs diameter normalt bara är 1,0 mm.

Att använda LW 6N med SH-4-huvudskalet kräver att LW 6N-skalsidoklämman breddas lite för att passa på SH-4-stiften. Om den flyttas runt kan det orsaka överdragning av enheten. Genom att vara medveten om denna detalj undviker du risken att pickupens anslutningspinnar faller ut.
