Ledningstrådar till pickupskal och pickuper
Ortofon LW 7N Leadwires

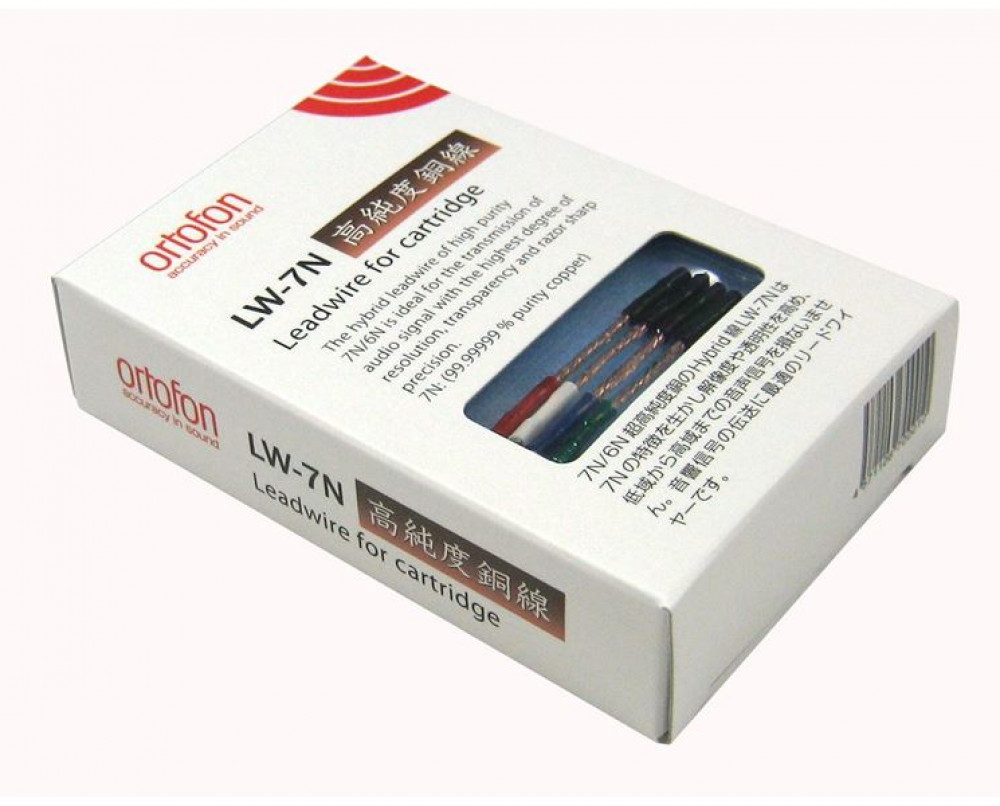

Ortofon LW 7N
LW-7N är hybridkabeln gjord av Ultra High Purity Copper-tråd på 7N och 6 N. Änden av tråden fästs med en Rhodiumpläterad terminal.
Eftersom det inte finns någon annan främmande partikel än koppar 7N (99,99999 % renhet) i tråden, kan musiksignalen sändas utan brus.
Monteringsanvisningar
Alla Ortofon-pickuper har en färgkodning av terminalerna, som indikerar rött och grönt för höger kanal respektive varm- och jordterminal. Vit och blå för vänster kanal respektive varm- och jordterminal. Grön terminal kommer alltid att användas för att jorda pickup-husen eller motorsystemet, närhelst den är ansluten inuti pickupen.

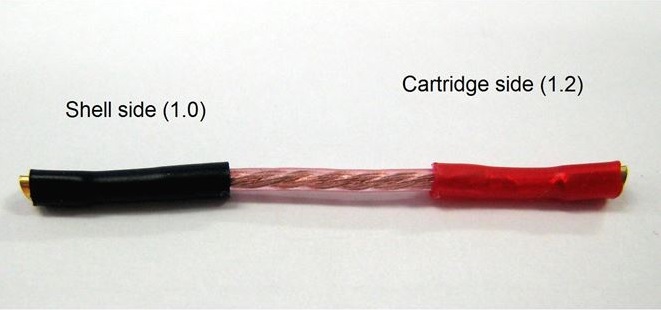

Vi rekommenderar att du ansluter ledningstrådar till pickupen och pickup-skalet innan du monterar pickupen på pickup-skalet. Kom ihåg att ledarna är rätt orienterade. Ortofon SH-4 headshell och Ortofon patroners terminal PINs diameter är 1,2 mm, medan Ortofon headshells PINs diameter normalt bara är 1,0 mm.
Att använda LW 7N med SH-4-huvudskalet kräver att LW 6N-skalsidoklämman breddas lite för att passa på SH-4-stiften. Om den flyttas runt kan det orsaka överdragning av enheten. Genom att vara medveten om denna detalj undviker du risken att pickupens anslutningspinnar faller ut.
Specifikationer:
- Cu-tråd med hög renhet 7NCu: 3 x φ 0,26 mm (höger trådar)
- Högren Cu-tråd 6NCu: 16 x φ0,10mm (vänster trådar)
