Step Up-Transformator för MC-pickuper

Ortofon ST-7

Step Up-Transformator för MC-pickuper.

Ortofon ST-7 är en step-up transformator som gör det möjligt att använda MC-pickuper med ett vanligt RIAA-seg eller en förstärkare med MM-phonoingång.

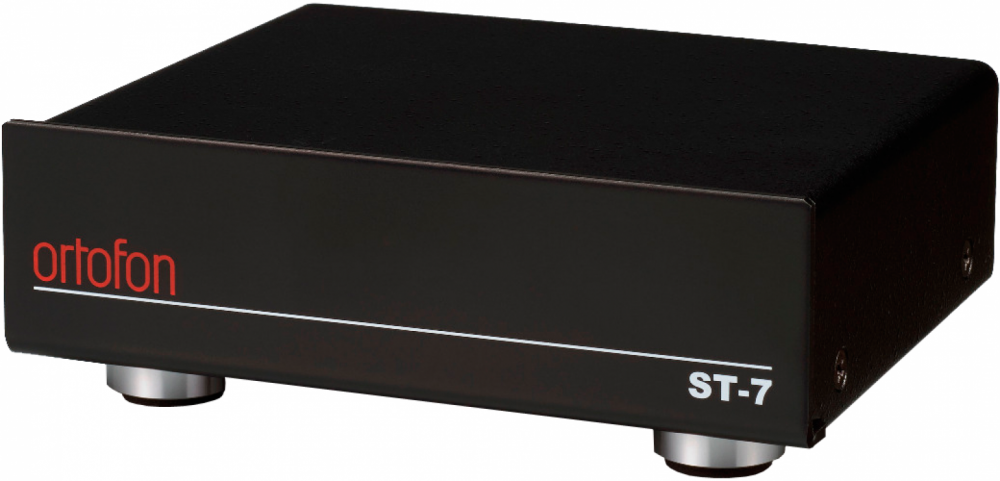

ST-7 ser inte så imponerande ut på utsidan. Det är en liten svart låda med två ingångar, två utgångar och en jordskruv. Det solida chassiet vilar på gummifötter som hjälper till att bli av med oönskade vibrationer. Under skalet döljer sig en dual-mono design som tillsammans med skärmkåpor av permalloy effektivt sparerar de två kanalerna ifrån varandra.

Transformatorernas spolar har "sandwich winding stucture" vilket förbättrar egenskaperna i de högre frekvenserna betydligt samtidigt som det ger ett öppet och klart ljud genom hela frekvensomfånget.

Ortofon ST-7 hanterar MC-pickuper med utgångsimpedans på 2-60 ohm, vilket gör att den kan användas tillsammans med de flesta MC-pickuper.

Varför använda en transformator?

Step-Up Transformers (SUT) är ett seriöst alternativ för alla som äger en Moving Coil (MC) pickup, en som avsevärt kan förbättra både ljudkvaliteten och ljudkaraktären. En bra transformator är helt enkelt det bästa sättet att spela en MC-pickup med högsta möjliga prestanda.

Eftersom uteffekten av MC-pickuper är lägre än den för en Moving Magnet (MM), krävs högre förstärkning för att använda dem, såsom den som tillhandahålls av SUT:er eller MC phono-förförstärkare. Även om båda enheterna tillhandahåller detta krav, är båda fundamentalt olika i funktion och i ljudkaraktär. Det är här SUTs ofta ses som överlägsna; de är helt passiva och erbjuder exceptionell brusprestanda och ljudkvalitet.

Specifikationer:

• Belastning: 47 kOhm + 200pF
• Frekvensomfång: 15 Hz - 45 kHz (+0 dB -2,5 dB)
• Förstärkning: 24 dB (47 kΩ / 1 kHz)
• Kanalbalans: < 0,5 dB
• Kanalseparation: 70 dB (1 kHz)
• Bredd: 122 mm
• Höjd: 43,5 mm
• Djup: 113 mm
• Vikt: 790 g
