3-vägs statement-högtalare från svenska QLN

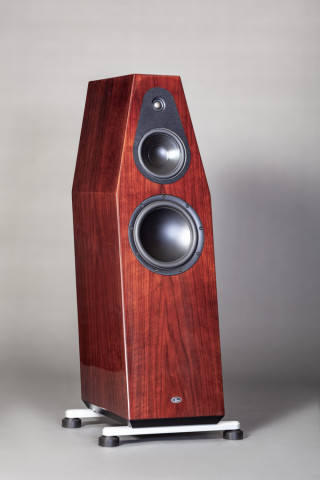

Reference 9

Rösten från Sverige

Introduktion

När Mats Andersen fick i uppdrag att utöka Qln-portföljen med en högtalare på statement-nivå, drog Mats Andersen slutsatsen att det bara fanns en meningsfull riktning att ta. Dela mellan- och lägre frekvensområdet i två delar. För att åstadkomma detta utvecklade vi ett nytt dedikerat 7” Kevlar-mellanregister och en 9” bashögtalare för att bilda ett äkta 3-vägs högtalarsystem. Målet var att förbättra flera prestandaområden, inklusive ytterligare minskning av distorsion och förfining av närvaro, timing, klang, detaljnivå och mikro-/makrodynamik, oavsett nivå, skala och komplexitet i programmaterialet. Med Reference 9 lyckades vi uppnå dessa parametrar och sätta en ny prestandastandard för vad vi tror är möjligt för en högtalare av denna storlek.

Qln Referens 9

Vi på Qln prioriterar att designa högtalare som troget återger den mänskliga rösten och naturliga instrument. Det är balansen mellan storleken på elementen, konmaterial och konvikt som avgör hur en högtalare kommer att låta och prestera. Integrationen mellan alla delar i en högtalare är för oss det viktigaste i musikåtergivningen. Vi vill inte lyssna på någon aspekt av högtalaren, vi vill bara lyssna på musik och komma så nära originalinspelningen som vi kan. Referens 9 förkroppsligar dessa principer bättre än någon annan högtalare vi någonsin har gjort.

Vår teknologi

Kabinettdesign

En lutande baffel ger perfekt tidsanpassning mellan elementen med fokus på korrekt fasbeteende.
Kabinettet är optimerat för minimalt baffelområde som dämpar baffeleffekter med sin stympade kabinettöverdel och stående vågor inuti strukturen. Resultatet är en tredimensionell stereobild med liv som djup och rumsliga signaler om inspelningsmiljön även i en större skåpdesign.

Reference 9 med sina 40 mm tjocka väggar och kraftigt förstärkta kabinett är helt konstruerad av Qlns egenutvecklade Qboard®-teknologi, vilket effektivt eliminerar strukturella resonanser i den akustiska kammaren.

Basreflexporten med sin trumpetform i båda ändar eliminerar också luftturbulens ytterligare. Kabinettet stöds av två starka, rejäla ben med justerbara fötter som passar till både hårda trä-/stengolv samt golv med mjuka mattor.

Läs mer om timing, klicka här!

Läs mer om Qboard®, klicka här!

Bashögtalare

Konarea, vikt och motorsystem (magnet) är de viktigaste faktorerna som påverkar hur högtalaren kommer att låta i de lägre frekvenserna. För att uppnå dynamiska och luftiga basprestanda valdes ett högprecisions 9-tums, tunn carbon sandwichdesignelement med låg konvikt.

Denna nya specialdesignade 9-tums bashögtalare är en toppmodern drivenhet med en öppen korg med låg kompression som möjliggör höghastighetsluftflöde utan reflektion eller kompression. Konen är en belagd, ultrastyv karbon sandwich-design. Starkare och styvare än aluminium eller andra vanligt använda konmaterial. Denna woofer har också en unik balans mellan styvhet och låg resonans vid högre frekvenser på grund av hur den speciella tunna karbon sandwich-designen är gjord. Den kan producera snabb och väldefinierad bas över hela frekvensområdet med minsta möjliga distorsion.

Diskantelement

Diskantelementet vi har valt för referens 9 tar det arbete vi utvecklat för Signature-modellen och gör ytterligare framsteg för den akustiska kammaren, och optimerar den för hur delningsfiltret är designat.

Den nya 25 mm breda diskanten erbjuder enastående röståtergivning och utmärkt ljudbildsåtergivning vid alla lyssningspositioner. Dess stora rullomfattning och textilkupolmembran ger en platt frekvensrespons över 30 KHz med enastående dispersion utanför axeln. Det unika luftflödesmagnetsystemet och dess bakre kammare eliminerar all kompression, reflektioner och resonanser.

Mellanregister

För Reference 9 utvecklade vi ett helt ny element baserat på erfarenheten vi skaffat oss från Kevlar-midwoofern som används i Signature. Vi använder fortfarande vårt speciella Qln-belagda Kevlar-konmaterial men med en ny röstspole och ett nytt magnetsystem, vilket förbättrar känsligheten och dynamiken för denna dedikerade användning som mellanregisterelement.

Ett 7-tums mellanregister valdes som den bästa storleken för att sömlöst överbrygga diskant- och baselement.

Storleken på baselementet och diskantelementet påverkar storleken och rollen mellanregistret har. Den ska smidigt smälta in i bas- och diskantelementet. Ett mindre element kommer att sakna kropp i det lägre mellanregistret, och alla element med större storlek kommer att förlora dynamik och upplösning vid högre frekvenser. Vårt specialdesignade 7” Kevlar-mellanregister har både low-end-kapaciteten och förmågan att lösa högre frekvenser på grund av den kontrollerade böjda konen som minskar rörlig massa.

Delningsfilter

Delningen är hårdkopplad med icke-induktiva kondensatorer förbikopplade med stora kopparfilmkondensatorer till diskantelementet. En 6dB första ordningens delning används mellan det dedikerade mellanregistret och diskantelementet. För mellanregistret och diskantelementet använder vi endast induktorer med platt folie med luftkärna. Alla komponenter är fästa med mjukt dämpande lim och de återstående spolarna är bakade för att undvika eventuella interna komponenter och filterresonanser. Exakta metallfilmsmotstånd med hög effekthanteringsförmåga, lägre brus och temperaturstabil prestanda används för diskanthögtalaren, och 20W motstånd används för baselementet. Med dessa element uppnår vi i det närmaste perfekt timing inom delningen i kombination med låga brusegenskaper över hela frekvensområdet.

Kablar, högtalarkontakter och intern dämpning.
Det interna kablaget är vår egen specialdesign producerad i Sverige. Solid ren kopparkärna lindad runt ett inre lager av polypropen med polypropenisolering, avgränsad med en högdämpande akustisk skärm för att minimera akustisk återkoppling. Alla komponenter är noggrant handutvalda och individuellt testade för eventuella avvikelser.

Högtalarterminaler är WBT Nextgen®-kontakter gjorda av silverpläterad koppar av högsta kvalitet med minimal kopparmassa för låg energilagring, sänker distorsion och ger den renaste kontakten till högtalarkabeln.
För intern akustisk dämpning använder vi äkta ull. Ull är det bästa materialet för intern akustisk dämpning, men vi använder en liten mängd syntetfiber för att få rätt densitet.

Specifikationer

• 3-vägs högtalare
• kabinett: 40 mm Qboard® Qln flerskiktsdämpande skåpteknologi
• Diskantelement: 25 mm bred surround, AirCirc-magnet, soft dome
• Mellanregister: 7” mm Kevlar®-kon
• Baselement: 9” mm belagd tunn sandwichkon i kol
• Delningsfilter med High-end-komponenter från ledande tillverkare
• Qln SP-One akustisk skärmad kabel med massiv tråd av ren koppar
• Känslighet: 91 dB SPL 2,83V 1m, 100-10kHz
• Lågfrekvent prestanda: -3dB 25Hz
• Impedans: 4 ohm
• Förstärkarkrav: 50-300 Watt RMS
• Kabinett: 40 mm Qboard® design
• Terminal: WBT Singel Wire
• Mått (HxBxD): 1050x300x650mm
• Vikt: 65,0 kg styck
• Standardfinish: Walnut Matte, Rose Piano
